Когато става въпрос за осигуряване на стабилността и правилното инсталиране на кабели, кабелните скоби играят решаваща роля. Като надежден доставчик на кабелни скоби, имах привилегията да работя с голямо разнообразие от кабелни скоби, всяка от които е проектирана за конкретни приложения. В този блог ще ви запозная с различните видове кабелни скоби, които обикновено се използват в различни индустрии.
1. U - BOLT скоби
U - Затворите на болта са един от най -разпознаваемите видове кабелни скоби. Те се състоят от болт с форма на U, две ядки и често метално или гумено седло. U - болтът се поставя около кабела и гайките се затягат, за да закрепят скобата на място.
Тези скоби са много универсални и могат да се използват в широк спектър от приложения, като закрепване на електрически кабели на стълбове или в индустриални настройки. Те се предлагат в различни размери за настаняване на различни диаметри на кабелите. Седлото осигурява възглавница между кабела и U -болта, предотвратявайки повреда на кабела.
Едно от предимствата на U -Bolt Clamps е тяхната лекота на инсталиране. Те могат бързо да се затегнат с помощта на основни ръчни инструменти. Те обаче изискват периодична проверка, за да се гарантира, че ядките не се разхлабват с течение на времето, особено в високи вибрационни среди.

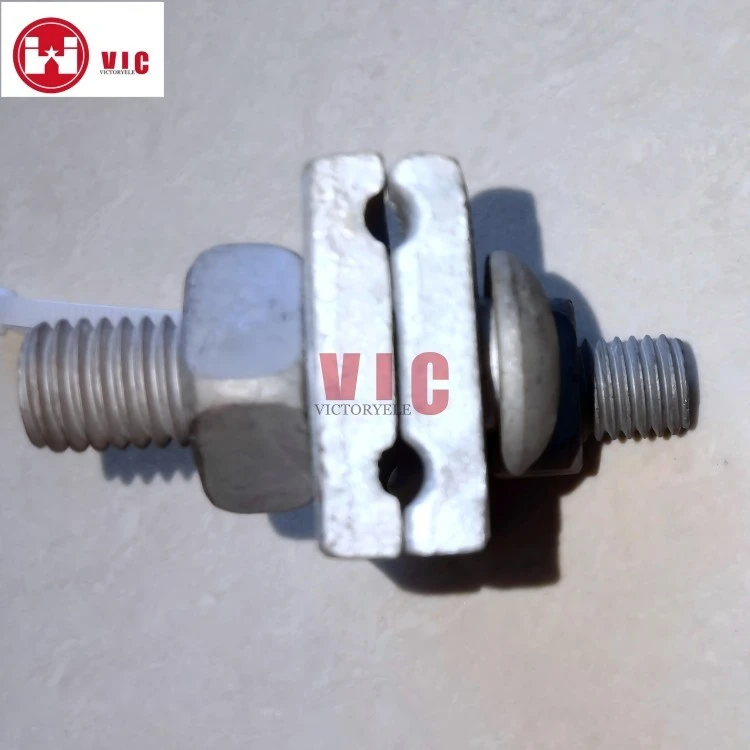

2.2 болт човек скоба
Скобата за 2 болта е специално проектирана за проводници на Guy, които се използват за осигуряване на стабилност на стълбовете, кулите и други структури. Този тип скоби разполага с два болта, които се използват за закрепване на жицата на човек на място.
Дизайнът на клапата на 2 болта се раздава натоварването равномерно през жицата, намалявайки риска от счупване на тел. Той също така позволява лесно регулиране на напрежението в проводника на Guy. Това е особено важно в ситуации, при които структурната стабилност на поддържаната структура трябва да се поддържа във времето.
2 Кламките на болтовете обикновено са изработени от материали с висока якост, като стомана, за да издържат на силите на високо опън, упражнявани от проводниците на Guy. Те обикновено се използват в електропроводи, телекомуникационни кули и дори в някои строителни проекти.
3.Поддържане на скоба
Запаленията за гаранция, известни още като кабелни скоби за гаранция, са проектирани да държат кабели срещу повърхност или да ги поддържат от конструкция. Те разполагат с извита гаранция, която се увива около кабела и основа, която може да бъде прикрепена към стълб, стена или друга монтажна повърхност.
Предимството на поддръжките на гаранцията е способността им да осигурят сигурно задържане на кабела, като същевременно позволяват известна гъвкавост. Това ги прави подходящи за приложения, при които кабелът може да се наложи леко да се движи поради фактори като температурни промени или вибрации.
Запаленията за гаранция могат да се използват както за електрически, така и за не -електрически кабели. Например, те могат да се използват за закрепване на телефонни кабели на стълбове или за поддържане на тръби във водопроводна система. Те се предлагат в различни размери и материали, включително поцинкована стомана и алуминий, за да отговарят на различни изисквания за околната среда и натоварването.
4. Клинови скоби
Клинните скоби разчитат на принципа на клиновите действия за закрепване на кабели. Те се състоят от тяло, клин, а понякога и гумена вложка. Кабелът се поставя между тялото и клина и когато клинът се задвижва, той създава плътно захващане на кабела.
Тези скоби са известни със своята висока мощност на задържане и често се използват в тежки приложения. Те обикновено се използват в надземните електропроводи и минните операции. Клинните скоби са сравнително лесни за инсталиране и могат да осигурят дългосрочен, надежден задържане на кабела. Правилната инсталация обаче е от решаващо значение, за да се гарантира, че клинът е напълно седнал и че скобата упражнява правилното количество налягане върху кабела.
5. Скоби за компресия
Компресионните скоби работят, като прилагат налягане около кабела, за да го задържат на място. Те обикновено се състоят от две или повече части, които се компресират заедно с помощта на болтове или други крепежни елементи.
Има два основни типа скоби за компресия: паралелни - скоби на жлебове и закрепени с болтове - тип компресионни скоби. Паралелни - скобите на жлебовете са проектирани да свързват два кабела заедно паралелно, докато закрепващите скоби за компресия се използват за закрепване на един кабел към терминал или друга структура.
Компресионните скоби се използват широко в електрическите системи, тъй като те осигуряват връзка с ниско съпротивление, която е важна за ефективното предаване на мощността. Те се използват и в други приложения, където се изисква силна и сигурна връзка, например в автомобилната и аерокосмическата индустрия.
6.Прав кабел за окачване на кабел
Скобите за окачване на права кабела се използват за окачване на кабели в права линия, обикновено между два полюса или други опори. Те са проектирани да държат кабела сигурно, като същевременно му позволяват да се движи свободно в скобата, за да приспособи промените в температурата и провисване.
Тези скоби обикновено се използват в системите за разпределение на мощността. Те са проектирани да издържат на теглото на кабела, заедно с всякакви допълнителни сили като натоварване на вятъра и лед. Дизайнът на скобата на правото на кабела гарантира, че кабелът е равномерно разпределен в рамките на скобата, намалявайки риска от концентрации на напрежение и увреждане на кабела.
7. скоби на лъча
Закрепването на скобите на гредата се използват за прикрепване на кабели или друго оборудване към греди или конструкционни стоманени елементи. Обикновено те разполагат с челюст - като механизъм, който може да бъде затегнат върху гредата, осигурявайки стабилна точка на монтаж.
Скобите на лъчите са полезни в индустриални настройки, където кабелите трябва да се пренасочват по греди от организационни или съображения за безопасност. Те могат да се използват и за прикрепване на оборудване като кабелни тави или осветителни тела към гредите. Скобите на лъча се предлагат в различни размери и натоварване - капацитет, за да отговарят на различни приложения.
8. Клип - на скоби
Клип - На скобите са прост и удобен тип кабелна скоба. Те са проектирани така, че лесно да се подстригват върху кабели или повърхности, без да се нуждаят от инструменти.
Тези скоби често се използват във временни инсталации или в приложения, където се изискват бързи корекции. Например, те могат да се използват за организиране на кабели в домашен офис или за закрепване на кабели по време на строителен проект. Клип - върху скобите се предлагат в различни форми и размери, а някои са изработени от гъвкави материали, за да осигурят прилепнало.
Като доставчик на кабелни скоби разбирам важността на предоставянето на висококачествени продукти, които отговарят на специфичните нужди на моите клиенти. Независимо дали работите върху малък мащабен електрически проект или в голяма промишлена инсталация, изборът на правилния тип кабелна скоба е от съществено значение за осигуряване на безопасността и надеждността на вашите кабелни системи.
Ако се нуждаете от кабелни скоби за вашия проект, ви насърчавам да се свържете с мен. Мога да ви помогна при избора на най -подходящия тип кабелна скоба въз основа на вашите изисквания, като тип кабел, товароносимост и условия на околната среда. Свържете се с мен, за да обсъдим нуждите на вашите кабелни скоби и нека да работим заедно, за да намерим най -добрите решения за вашия проект.
ЛИТЕРАТУРА
„Наръчник за управление на кабели“, Автор: Смит, Джон. Година на публикуване: 2018.
„Ръководство за инсталиране и поддръжка на кабели“, издател: Electrical Engineering Press. Година на публикуване: 2020.
